变频器作为工业自动化领域的核心调速驱动装置，广泛应用于冶金、石油化工、电力、建材、纺织印染、起重、暖通空调、水处理等行业的电机控制系统中——从风机水泵的节能调速到起重设备的精准定位控制，变频器几乎无处不在-。然而在实际生产运维中，变频器故障导致设备停机甚至生产线瘫痪的案例屡见不鲜。能够快速、准确地判断变频器好坏，不仅是工厂设备维修人员和质检工程师的核心技能，也是电子爱好者和工业设备入门从业者亟需掌握的实操能力。本文基于工厂生产现场和工业设备维修场景的实操经验，从入门到专业，系统讲解万用表检测变频器好坏的具体步骤、兆欧表与示波器等专业仪器的检测方法，并结合工业现场的常见故障案例，帮助不同基础的从业者快速掌握变频器好坏判断技巧，有效规避检测中的安全风险和常见误区。
一、变频器检测核心工具介绍（工厂维修场景选型指南）
工欲善其事，必先利其器。根据工厂和工业维修场景的不同需求，变频器检测工具可分为基础款和专业款两类。
基础工具（适合工厂入门质检员、维修学徒、电子爱好者）：
指针式万用表（模拟表） ：建议选用动圈式模拟万用表，在测量变频器输出电压时表现更稳定-。电阻档（尤其是X10档和X1K档）是静态测试整流电路和逆变电路的核心工具-24。西门子工程师经验也验证了使用模拟表电阻1K档进行模块检测的有效性-61。
数字式万用表：建议选用真有效值万用表（如Fluke 87V系列），可精确测量变频器输出端非正弦波波形的实际RMS值，有效避免普通数字万用表高达40%的测量误差-54。
钳形电流表：用于现场检测变频器输入输出电流，应选用电磁式仪表以保证谐波环境下电流有效值的准确测量-66。
高压验电笔/放电工具：如白炽灯、大功率电阻等，用于变频器断电后电容放电，确保操作安全-24。
专业工具（适合工厂质检工程师、专业维修技师、批量检测场景）：
兆欧表（绝缘电阻测试仪） ：选择500V规格用于主电路绝缘测试，正常绝缘电阻应在10MΩ以上-26。
示波器：至少选用20MHz以上带宽，用于检测六路逆变脉冲驱动信号的波形质量，是逆变模块烧毁后检修不可缺失的工具-23-24。如需测量过渡过程则建议200MHz以上示波器-66。
高压电容测试仪/功率分析仪：适用于工厂流水线批量检测和高精度校验场景-31。
热成像仪：用于检测变频器运行时的异常发热点，快速定位过热故障-31。
二、变频器检测安全注意事项（工业现场防风险必读）
变频器检测涉及高压电和储能元件，安全是第一要务。以下为工厂现场检测必须遵守的4条核心安全规范：
断电放电是前提（重中之重） ：检测前必须彻底切断变频器输入电源，并等待至少5分钟以上。变频器内部含有大容量电解电容，断电后仍存有高压电荷，需使用灯泡或大电阻对直流母线正负极端进行放电处理，否则不仅会损坏检测仪器，更有触电致命风险-24-23。
拆除输入输出线后再操作：为确保人身安全，静态测试前必须拆除变频器输入电源线R、S、T和输出线U、V、W-52-55。
确认电压等级匹配：上电测试前，必须核实变频器额定输入电压（380V还是220V级），严禁将380V电源接入220V级变频器，否则会造成炸机事故（炸电容、压敏电阻、模块等）-55-。
仪器选型与防护到位：使用示波器检测时，示波器须与大地隔离（使用1:1隔离变压器）；更换电路板时须做好防静电措施-24。检测时应穿戴符合所处环境的个人防护装备（PPE）-54。
三、变频器基础认知（适配工业现场精准检测）

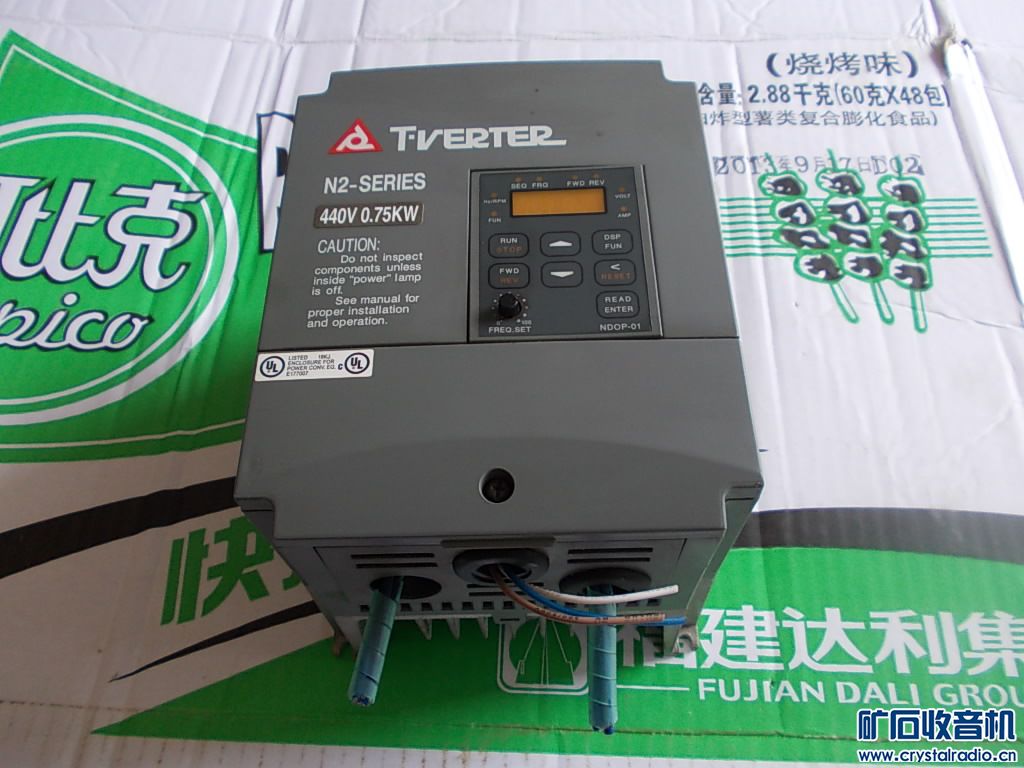

变频器的核心功能是将工频交流电（如50Hz）整流为直流电，再逆变为频率可调、电压可调的交流电，从而实现对交流异步电机的无极调速控制-。主电路由整流桥、滤波电容、逆变模块（IGBT/IPM）三大部分构成。
检测前须了解的关键参数：
输入电压等级：220V级与380V级不可混用。
输出频率精度：行业标准要求频率精度≤0.1Hz（50Hz基准）-。
绝缘电阻标准：参照GB/T 12668.3-2012，主电路对地绝缘电阻应≥100MΩ（DC 1000V测试电压），或≥10MΩ（500V兆欧表测量）--26。
耐压强度：依据IEC 61800-5-1和GB/T 12668标准，交流耐压测试值通常为3000V-30。
过载能力：起重行业尤其需要考察200%过载能力的持续时间，优质产品可达60秒以上-。
四、变频器静态检测法（上电前的快速初筛，适合工厂现场快速诊断）
变频器静态检测是指设备在完全断电状态下进行的检测，是判断整流模块、逆变模块好坏的基础手段，适用于工厂生产线停机后的快速故障排查。
操作前提：变频器已彻底断电、输入输出线已拆除、电容已放电。
第一步：检测整流电路（判断整流桥好坏）
找到变频器内部直流电源的P端（直流母线正极）和N端（直流母线负极）。
将万用表调到电阻X10档或二极管档，红表棒接P端，黑表棒分别接输入端子R、S、T——正常情况下应有几十欧阻值且三相基本平衡。反向测试：黑表棒接P端，红表棒依次接R、S、T——正常应为无穷大阻值-23-59。
再将红表棒接N端，黑表棒接R、S、T重复上述步骤，应得到相同结果。
判断标准：三相阻值不平衡→整流桥故障；正向无穷大→整流桥或启动电阻故障-59。
故障现象对应：整流模块损坏时，变频器通常不能正常送电，熔断器熔断，三相输入或输出端呈低阻值（正常应达兆欧以上）-66。
第二步：检测逆变电路（判断IGBT模块好坏）
将万用表红表棒接P端，黑表棒分别接输出端子U、V、W——正常应有几十欧阻值且各相基本相同；反向应为无穷大。再将黑表棒接N端，红表棒接U、V、W重复上述步骤-24-52。
判断标准：六次显示值基本平衡→IGBT逆变模块正常；某相异常→相应位置逆变模块损坏。
故障现象对应：逆变模块损坏时，变频器表现为无输出或直接报故障-52。
西门子工程师经验还提供了一种简化方法：用万用表电阻1K档，黑表棒接直流端（-）极，红表棒分别测三相输入端和输出端，正常阻值应在5K-10K之间且三相一致，输出端阻值比输入端略小，且无充放电现象-61。
五、变频器通用仪器检测法（万用表/钳表实操，新手重点掌握）
静态测试通过后，方可进入动态测试阶段，主要借助万用表和钳形电流表在通电状态下检测变频器的实际运行参数。
5.1 上电前确认（防止炸机的关键一步）
检查变频器各接线端子是否已正确连接，有无松动——连接异常有时会导致变频器故障，严重时甚至炸机-55。
确认输入电压等级与变频器额定电压匹配。
5.2 上电检查与故障代码分析
上电后观察变频器显示屏的故障显示内容，结合故障代码初步判断问题所在。
变频器常见的故障跳闸原因包括：过电流、过负载、过电压、瞬时停电/电压不足、散热器过热/风扇故障、输出侧接地短路过电流、输出缺相等--11。
5.3 空载输出电压检测
如未显示故障，首先检查参数是否有异常，将参数恢复出厂设置后，在空载（不接电机）情况下启动变频器，用万用表交流电压档测量输出端子U、V、W三相电压值。普通万用表显示的电压可能与实际值有偏差，建议使用真有效值万用表以获得更准确的读数-55-54。
判断标准：三相输出电压应平衡且无缺相。如出现缺相或三相不平衡，说明模块或驱动板存在故障-59。
5.4 输入电源电压检测
使用万用表交流电压档，测量输入端子L1-L2、L2-L3、L3-L1之间的电压，每对端子间的电压应大致相等，并将测量值与变频器手册规定的可接受范围进行对比-54。
变频器对电压不平衡十分敏感，甚至比电机还要敏感——变频器通过每相的峰值电压为内部电容器组充电，因此电压不平衡检测至关重要-。
5.5 带负载测试
在输出电压正常（无缺相、三相平衡）的情况下进行带载测试，最好是满负载测试-55。
用变频器拖动一台功率匹配的异步电机空载运行，调节频率从50Hz下降至最低频率。
用电流表检测电机空载电流——在频率下降过程中，空载电流保持平稳且基本不变，说明变频器性能良好。
最低频率计算公式：（同步转速 - 额定转速）× 极对数 ÷ 60-55。
六、变频器专业仪器检测法（兆欧表/示波器进阶检测，适合专业质检场景）
6.1 绝缘电阻检测（兆欧表）
测量主电路绝缘电阻时，先将变频器R、S、T端子和U、V、W端子全部短接起来，再用500V兆欧表测量这些端子与接地端之间的绝缘电阻，正常值应在10MΩ以上-26。
测量控制电路绝缘电阻时，只能用万用表R×10kΩ挡测量各端子与地之间的电阻，严禁使用兆欧表或其他高电压仪表，以免损坏控制电路-26。
变频器输入侧电压不平衡测量应小于3%，超出范围则提示电源质量问题-。
6.2 驱动信号波形检测（示波器）
在逆变模块烧毁后的检修中，示波器检测不可或缺。需关注以下要点-23：
着重检测六路逆变脉冲驱动信号的波形质量是否正常、能否达到工作要求。
检测驱动信号的幅值、频率范围是否满足模块推动所需。
当IGBT/IPM模块损坏被拆除后单独通电检修驱动线路时，若驱动光耦（如A316J）含有故障检测功能，需将故障检测元件与直流母线负端短接，以欺骗控制器正常发出驱动脉冲-23。
6.3 三相电流不平衡检测（钳形电流表）
变频器输入和输出电流都含有高次谐波成分，应选用电磁式钳形电流表测量有效值-66。
如果存在电流不平衡问题，需在变频器处进行电压不平衡测量。电流不平衡可能由电机或电缆损坏引起-。
6.4 电容容量检测（放电对比法）
变频器内部电解电容容量减少是常见故障。专业检测中可使用电容表测量，也可采用灯泡放电对比法：对被测电容充电后用小电珠进行放电对比测试，可直观判断容量是否符合要求，该方法的有效率在80%以上-23。
七、工业变频器常见检测误区（避坑指南，提升检测准确性）
误区一：只看外观不下结论就盲目上电。许多维修人员看到模块无击穿、线路无短路就直接上电测试。电气维修最忌以貌取人，应先用万用表完成静态测试后再通电-。
误区二：上电后只关注报警代码，忽略基础检测。拿到故障变频器后，上电前必须先用万用表检查整流桥和IGBT模块是否烧损-61。
误区三：用普通数字万用表测变频器输出电压。变频器输出波形为方波脉冲序列，普通万用表测量值可能偏离实际值40%，应使用真有效值万用表或指针式万用表-54-66。
误区四：绝缘电阻检测中用兆欧表测量控制电路。控制电路信号微弱、输入阻抗较高，只能用万用表高阻档测量，使用兆欧表会直接损坏控制电路-26。
误区五：忽略环境因素对检测的影响。温度、湿度、电磁干扰都会影响检测结果，变频器安装时强弱电未分开布线、接地不良会导致主控板I/O口烧毁-61。
八、工业变频器失效典型案例（实操参考）
案例一：某水泥厂回转窑驱动变频器启动失败
故障现象：一台MM440-200kW变频器驱动水泥厂回转窑，启动时频率只能上升到5Hz左右就再也上不去，并报警“F0001”（过电流）-61。
检测过程：现场检查发现变频器本身并无明显硬件损坏，静态测试整流和逆变模块均正常。上电后空载输出电压平衡，但一旦带负载就出现过流报警。
诊断与解决：经分析，问题出在参数设置上——现场使用的是V/F控制方式，而负载惯量较大、启动转矩要求高。将控制方式改为矢量控制，并正确设定电机参数和模型后，设备恢复正常运行。
案例二：船舶变频水柜绝缘报警误报
故障现象：长江某航道轮2号变频水柜切换至船电后，绝缘表读数异常下降，最低降至0，变频器报“F0016”故障代码。技术人员初步判断为电机绝缘不良，但拆解检查电机接线盒、测量绕组和电缆绝缘均正常，故障却未根除-40。
检测过程：技术人员深入研究设备原理，结合网上同类案例与厂家指导，通过一系列精准测试和研判，最终将目标锁定在变频器的EMC接地调节螺钉上-40。
诊断与解决：经分析，ABB ACS355变频器内置滤波器正常工作时会产生微量漏电电流（正常现象），这与船舶绝缘监测系统的工作原理存在功能冲突，导致系统误报绝缘过低。解决方案为拆卸变频器EMC螺钉。实施后经反复测试，绝缘报警彻底消失，设备恢复正常运行-40。
九、变频器检测核心（工业现场高效排查策略）
根据工厂生产现场的实际经验，变频器好坏检测建议采用以下分级排查流程：
第一级（快速初筛） ：断电放电 → 静态测试整流电路和逆变电路（万用表电阻档/二极管档）→ 检查外观（是否有烧损痕迹、电容鼓包等）。
第二级（通电诊断） ：确认电压匹配后上电 → 观察故障代码显示 → 空载测输出电压三相是否平衡。
第三级（专业精测） ：绝缘电阻测试（兆欧表）→ 驱动波形检测（示波器）→ 带负载电流监测 → 电容容量检测。
核心判断原则：先静态后动态、先空载后带载、先外围后内部。任何一步检测发现异常，都必须暂停推进，彻底排查后再继续。
十、变频器检测价值延伸（日常维护与采购建议）
日常维护建议：定期检查变频器散热风扇运转情况和通风口是否堵塞；每半年测量一次主电路绝缘电阻并记录基准值；检查接线端子有无松动氧化。同时应记录变频器正常运行时的三相输出电压和电流基准值，便于日后对比判断。
采购与校准建议：选择变频器时，除关注规格参数外，更要重视实际工况表现-。不同行业应选择适配的控制方式——起重行业优先选择具备200%以上过载能力的矢量控制变频器，风机水泵类负载可选择通用V/F控制型变频器以降低成本。定期对变频器进行校准，确保电压波动在±5%额定值内、输出电流谐波畸变率THD<3%，符合IEC 61800-5-1和GB/T 12668标准的要求-30。
十一、互动交流（分享您遇到的变频器检测难题）
在工厂变频器维修或设备维护过程中，您是否遇到过以下问题：静态测试整流和逆变模块都正常，但上电后变频器却始终无输出？使用万用表测量三相输出电压平衡，但电机运行时却出现抖动和异响？或者变频器频繁跳闸但故障代码含义模糊难以定位？欢迎在评论区分享您在工业现场遇到的变频器检测难题和解决经验。如果本文对您的设备维修工作有所帮助，请收藏并转发给更多需要的同行。关注本号，获取更多工业电气设备检测的实操干货。
