在专业音响工程、舞台演出、KTV包房以及大型体育场馆扩声系统中，功放并联是一种极其常见但极易出错的应用方式。许多音响设备故障恰恰源于功放并联使用不当或并联后未进行规范检测——功放烧毁、音质失真、设备异常发热等问题频繁发生，根源往往是并联模式设置错误或并联前的性能检测遗漏。
本文将结合音响工程与舞台演出两大核心应用场景，从基础到进阶，系统讲解功放并联系统的检测方法。无论你是刚刚接触专业扩声设备的音响工程新手、需要频繁维护演出设备的舞台技术人员，还是负责批量采购和质检的专业从业者，都可以通过本文掌握一套完整、实用的功放并联检测流程，快速判断并联系统的好坏，并有效规避检测过程中的安全风险。
前置准备：专业扩声功放并联检测的核心要素
一、专业扩声功放并联检测核心工具介绍
功放并联检测对工具的依赖程度较高，不同受众需要配备不同级别的检测设备。
基础工具包（新手/小型工程维护必备，适配小型演出及KTV场景）：
数字万用表（Fluke 17B+或同等精度） ：这是新手掌握功放并联好坏测量的入门级核心工具，用于测量功放各引脚间的电阻值，判断内部是否存在导通或断路问题-28。建议选择具备交直流电压、电阻、通断蜂鸣档功能的基础款，性价比高的国产品牌如胜利、优利德也能满足日常需求。
信号源（手机/音源播放器+测试音频文件） ：用于向功放输入1kHz标准正弦波信号，配合听感初步判断并联输出是否正常。
8Ω/4Ω大功率假负载电阻（100W以上） ：用于代替音箱进行安全测试，避免直接驱动音箱时因故障烧毁昂贵扬声器单元。
专业工具包（工程质检/批量检测适配，满足体育场馆、大型剧场验收需求）：
双通道数字示波器（普源DHO800系列或同等级别） ：用于观察并联系统中各功放模块输入端和输出端的信号波形，判断信号是否存在变形、幅度偏差、相位不一致等问题-28。专业级推荐采用12bit以上分辨率，以便测量低至-60dB的谐波成分-40。
函数信号发生器（鼎阳SDG800系列或同等级别） ：用于输出纯净的标准测试信号，其自身底噪和谐波成分应远低于被测功放，否则无法准确评估功放的失真指标-40。
音频分析仪（NTi FX100或同等级别） ：作为专业检测设备，可在1秒内完成通过/失败测试，支持2或4通道并行测量，完美适配功放并联系统的多通道检测需求-。
红外热成像仪：用于并联系统长时间运行后检测功放模块及散热器的温度分布，快速定位发热异常点。
💡 选择建议：KTV包房和小型演出的日常维护，万用表+假负载+示波器的组合已足够覆盖90%的检测场景。体育场馆、剧场等大型固定安装工程，建议配备音频分析仪以满足验收标准要求。
二、音响工程功放并联检测安全注意事项（重中之重）
功放并联检测涉及强电和高温部件，以下4条安全准则必须严格执行：
断电切换原则（严禁带电操作） ：功放并联模式切换必须在功放完全关机断电后进行。将背板上的模式切换开关（拨动式或弹簧按键式）反复拨动/按压几次，确保开关内部触点接触良好、模式设置正确-21。并联系统检测前，务必断开功放与音箱的连接线，避免意外信号冲击损坏扬声器。
假负载优先原则：在完成全部检测前，严禁将功放并联输出直接接入昂贵的舞台音箱。始终使用功率足够的假负载电阻进行参数测试，确认各项指标正常后方可接入真实负载。
散热与温度监测：功放并联后输出功率倍增，发热量显著增加。检测过程中应持续监测散热器温度，如出现异常发烫（手无法持续触摸3秒以上）须立即断电排查。现场应保持通风良好，确保功放散热风扇正常工作。
输入信号电平控制：并联模式检测时，输入信号电平应从最小逐渐增大，避免瞬间大信号冲击造成功放输入级过载烧毁。专业检测流程要求信号发生器输出电平从-20dB起步，逐步提升至额定输入电平。
⚠️ 重中之重：功放并联后输出阻抗减半，电流加倍，接线端子的接触电阻和线缆载流能力必须重新核算。否则轻则过热保护，重则烧毁功放输出级甚至引发火灾-。
三、功放并联基础认知（适配音响工程精准检测）

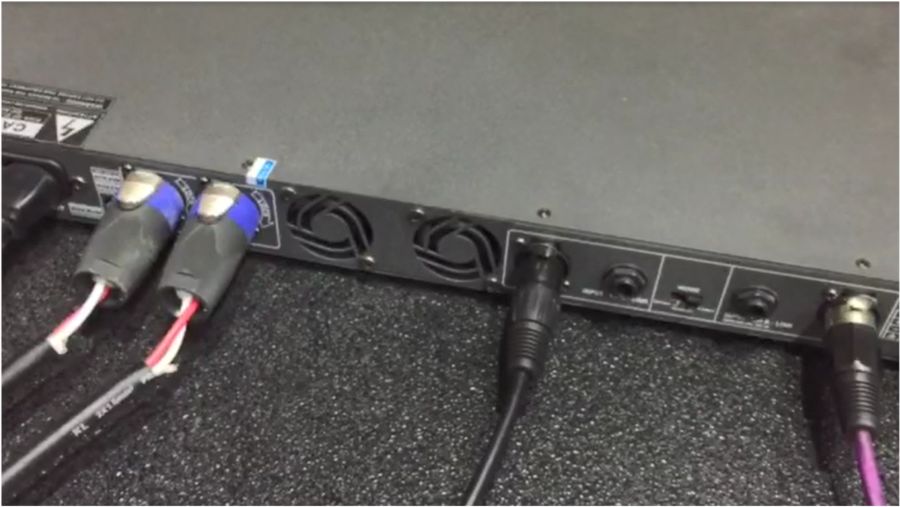

理解功放并联的工作原理是进行正确检测的前提。功放背板上的模式切换开关通常提供三种工作模式-22：
STEREO（立体声模式） ：两进两出，左右声道独立，是最常规的使用方式。
PARALLEL（并联模式） ：一进两出，将一路输入信号同时分配给两个输出通道。核心原理是将两个放大器通道并联配置，使输出电流加倍，从而在更低阻抗负载上实现更高功率输出-。输出阻抗减少一半，理论功率增加一倍-。
BRIDGE（桥接模式） ：一进一出，两个通道协同驱动单个负载，输出电压加倍。
并联模式的典型应用场景： 当需要驱动多只相同音频信号的音箱时（如体育馆吊挂的线阵列音箱组、KTV包房的多只辅助音箱），使用PARALLEL模式最为高效-22。在广播系统工程中，功放也常采用并联方式驱动多个扬声器-1。
💡 极简注释：并联模式本质上是“信号复制”——输入信号被复制一份送到两个独立的放大通道，两个通道的输出端共同驱动负载。这种方式不会改变信号的本质内容，但会显著提升系统的电流输出能力。
核心检测方法：从初筛到精测，覆盖全部检测需求
一、功放并联基础检测法（工程现场快速初筛）
在现场排查时，无需复杂仪器即可快速判断并联系统是否基本正常。以下三步现场初筛方法专为音响工程师和维修人员设计：
第一步：外观及嗅觉检查
目视检查功放并联接口是否有烧焦痕迹、电容鼓包、PCB板变色；同时用嗅觉检测是否有明显的焦糊气味。这是判断功放是否发生过热或短路的快速方法。
第二步：万用表电阻快速预检
在断电状态下，使用万用表电阻档测量以下位置的电阻值：
功放并联模式下两个输出通道的正极接线柱之间（正常应为极小阻值，表明已内部并联）
任一输出通道的正负极之间（正常不应为0Ω短路）
功放外壳与输出负极之间的绝缘电阻（正常应为无穷大）
如测出异常短路或开路，说明并联系统内部存在严重问题，需立即排查。
第三步：通电空载基础验证
连接假负载后通电，不输入信号，测量输出端静态电压。正常情况下，各通道输出端对地静态电压应在±50mV以内。如某通道静态电压偏离过大（超过±200mV），说明该通道存在中点偏移故障，并联后将严重影响整体性能。
⚠️ 并联模式开启后，两个输出通道实际上已内部连接，因此任何单通道的故障都会影响整个并联系统，基础初筛不容跳过。
二、万用表检测功放并联方法（新手重点掌握）
万用表是测量功放并联好坏最基础、最普及的工具，以下是音响工程新手的标准操作流程：
模块一：供电系统检测
| 检测项目 | 档位选择 | 红表笔接点 | 黑表笔接点 | 正常范围 | 异常判断 |
|---|---|---|---|---|---|
| 正电源电压 | DCV 200V档 | 功放正电源端（如TDA7293的7脚） | 地线 | 额定值的±10% | 电压缺失或异常为电源故障 |
| 负电源电压 | DCV 200V档 | 功放负电源端（如TDA7293的8脚） | 地线 | 额定值的±10% | 电压缺失或异常为电源故障 |
| 供电端对地电阻 | 电阻200Ω档 | 正/负电源端 | 地线 | 不为0Ω，通常在数kΩ以上 | 阻值为0Ω表示内部短路 |
具体而言，8脚为正电源，4脚为负电源，对地电压应根据功放芯片规格书核对-27。
模块二：输入输出通道检测
| 检测项目 | 档位选择 | 检测方法 | 正常范围 | 异常判断 |
|---|---|---|---|---|
| 输入阻抗 | 电阻200kΩ档 | 测量信号输入端对地电阻 | 10kΩ-50kΩ（随功放设计变化） | 趋近0Ω或无穷大 |
| 输出级对地电阻 | 电阻200Ω档 | 测量输出端对地电阻 | 数百Ω至数kΩ | 趋近0Ω表示输出管击穿 |
| 声道间隔离度 | 电阻200kΩ档 | 左声道输入端对右声道输入端电阻 | 无穷大（互不导通） | 有限阻值说明内部短路 |
模块三：无信号静态工作点检测
连接假负载后通电，万用表切换到DCV毫伏档，测量各输出端对地的直流电压。对于并联模式，两个输出通道的静态电压应基本相等（偏差小于50mV）。若某一通道静态电压异常偏高（超过200mV），则该通道存在中点偏移故障，并联后将导致交越失真加剧、发热增加。
模块四：感应信号注入法快速判断
在无法获得标准信号源的情况下，可使用感应信号注入法快速判断功放基本功能。用金属改锥触碰功放输入端的信号耦合电容（或直接触碰输入引脚3、5脚），如果扬声器（或假负载）发出明显的“嗡嗡”交流声，说明功放放大通道基本正常；反之则可能损坏-27。
💡 实用技巧：检测时，V+和V-电源端对地电阻不能为零，其他不直接接地的引脚对地电阻也不能为零-27。如果发现某引脚对地电阻为0Ω，大概率是内部击穿短路，需要更换功放模块。
三、专业仪器检测功放并联方法（进阶精准检测）
对于专业质检人员、音响工程验收人员，仅靠万用表远远不够，需要使用专业仪器对并联系统进行全面评估。
场景一：示波器+信号发生器联用（评估并联波形一致性）
这是测量功放并联性能的核心组合。操作流程如下：
将信号发生器设置为1kHz正弦波输出，电平为功放额定输入灵敏度（通常为0dBu或1.4Vrms）
信号发生器输出接入功放的并联输入端口
示波器通道1接功放A通道输出端（经衰减探头），通道2接功放B通道输出端
同时观察两个波形：正常并联系统两通道波形应完全重合，相位一致，幅度相等
用信号发生器加双通道示波器，可将功放输入接一通道，输出接另一通道，细致调校两通道电平使其抵消，剩下的波形即为失真成分-。
判断标准：
✅ 两波形完全重叠 → 并联系统工作正常
⚠️ 两波形幅度不等 → 两通道增益不一致，并联后信号不平衡
⚠️ 两波形相位有差异 → 并联系统内部存在相位反转或接线错误
❌ 波形明显失真或噪声大 → 功放存在非线性失真或电源纹波过大
场景二：音频分析仪批量检测（工程质检专用）
在大规模工程验收或批量采购质检时，需要使用音频分析仪进行标准化测试。依据SJ/T 10406-2016《声频功率放大器通用规范》，功放并联系统应满足以下核心指标-：
| 检测项目 | 技术指标要求 | 并联系统重点关注 |
|---|---|---|
| 增益精度 | 电压/电流增益偏差在0.5dB以内 | 两通道增益一致性（并联后两路负载必须均流） |
| 总谐波失真THD | ≤0.1%（1kHz基准，额定功率） | 并联模式不应引入额外失真 |
| 信噪比 | 高于75dB（A计权） | 并联后本底噪声不应增加 |
| 通道串音衰减 | ≥60dB（1kHz） | 并联模式下串音不应显著恶化 |
| 频率响应 | ±1dB（20Hz-20kHz） | 两通道频响应高度一致 |
专业检测设备推荐：
电声测试仪（如DAAS3L）：可测试频率响应曲线、阻抗特性等综合参数-
音频分析仪（如NTi FX100）：支持多通道并行测量，1秒内完成通过/失败判断-
参考级万用表（如Fluke 8588A）：8.5位分辨率，用于精密直流参数测量-12
场景三：功率与负载能力测试（并联模式关键验证）
并联模式的核心价值是提升电流输出能力，因此负载能力测试必不可少：
连接4Ω假负载（并联模式通常用于驱动4Ω以下低阻抗负载）
输入1kHz正弦波信号，逐步增大输入电平直至输出波形出现明显削波（示波器监测）
记录削波前的最大不失真输出电压Umax，计算输出功率P = Umax²/Rload
验证输出功率是否接近理论值（理论为单通道功率的2倍）
⚠️ 注意事项：测试过程中持续监测散热器温度。并联模式全功率输出时发热量极大，单次测试不宜超过30秒，两次测试之间需有足够冷却时间。
补充模块：进阶检测要点与避坑指南
一、音响工程中不同并联场景的检测重点
根据使用场景的不同，功放并联检测的重心各有侧重：
场景1：体育场馆/大型剧场固定安装
检测重点：长时间满负荷运行的可靠性、散热系统的有效性、各通道增益一致性
需额外检测：定压输出系统（70V/100V）的线路衰减、末端扬声器并联后的总阻抗匹配-1
推荐检测周期：每季度一次全面检测，每次重大活动前快速复测
场景2：流动演出/巡回演唱会
检测重点：设备搬运后的连接可靠性、模式开关接触状态、电源相位一致性
需额外检测：每次搭建前对所有功放进行通电自检，并联模式切换开关需反复拨动确保接触可靠
关键提醒：不同批次功放可能存在增益差异，并联前必须实测增益一致性
场景3：KTV/酒吧固定扩声
检测重点：长期高负荷使用后的功放老化程度、散热风扇工作状态
需额外检测：定期用热成像仪扫描功放模块温度分布，识别异常热点
关键提醒：高湿度和烟尘环境会加速电位器和开关触点氧化，并联模式切换开关需定期清洁
场景4：广播系统工程
检测重点：并联后多个扬声器的功率分配均匀性、线路损耗控制-1
广播功放通常采用定压（70V/100V）或定阻（4Ω-16Ω）双输出模式，检测时需根据实际接线方式选择对应的测试负载-1
二、功放并联检测常见误区（避坑指南）
根据多年工程实践和论坛反馈，以下5个误区最容易导致检测误判和设备损坏：
误区1：并联模式与桥接模式混淆
很多新手在功放背板切换开关上分不清PARALLEL和BRIDGE。并联是一进两出，用于驱动多只相同信号的音箱；桥接是一进一出，用于获得更高输出电压-22。将桥接模式当作并联模式使用，会导致负载阻抗配置错误，极易烧毁功放。
误区2：并联前忽略两通道增益一致性检测
不同功放或同一功放的不同通道可能存在增益差异，直接并联会导致两路负载电流分配不均。一个通道负担过重而过热损坏，另一通道则处于轻载状态。并联前必须用示波器实测两通道的输出幅度一致性。
误区3：用普通音箱代替假负载进行测试
测试过程中如果功放存在直流偏移或自激振荡，直接接音箱会瞬间烧毁高音单元。功放并联检测全过程必须使用假负载，确认一切正常后再接入真实音箱。
误区4：忽略输入端并联的信号衰减问题
将一路信号分配给多台功放时，并非可以无限分配。参考计算公式：N = Zin / (10 × Zout)，其中N为可分配数量，Zin为下级设备输入阻抗，Zout为上级设备输出阻抗。通常一个输出端子最多分配3个信号-22。
误区5：并联接线后未验证阻抗匹配
并联模式下，功放看到的负载阻抗是音箱阻抗除以并联数量（假定各音箱阻抗相等）。例如将两只8Ω音箱并联接入，功放看到的是4Ω负载。如果功放不支持4Ω负载（即最低负载阻抗为8Ω），则会在满功率时过流保护或烧毁。接线后务必用万用表测量接线柱两端的实际负载阻抗。
三、功放并联失效典型案例（实操参考）
案例一：KTV功放并联后异常发热，输出杂音
故障现象：某KTV包房使用两台功放并联驱动多只辅助音箱，上电后工作1分钟左右功放严重发烫，输出出现杂音，电流异常升高。断开音箱重新接入后短暂正常，几十秒后故障重现-30。
排查过程：万用表检测供电端对地电阻未发现短路，各引脚电阻值正常。用示波器观察输出波形，发现输出端存在高频振荡成分（约数百kHz），该振荡导致功放管工作点严重偏离，引发过热和杂音。
根本原因：并联后线缆之间产生交连电容，结合输入端并联布线不当，引发功放电路自激振荡-30。
解决方案：在功放每个输入端子加串入数kΩ电阻，削弱振荡耦合；检查接地回路和电源滤波电容，增加高频退耦电容-30-32。问题解决后功放恢复正常工作。
案例二：演出系统双并联功放一声道无声
故障现象：某流动演出团队搭建系统后，并联模式下左声道正常，右声道无声。
排查过程：用万用表检测并联切换开关接触电阻，发现模式开关内部触点氧化导致接触不良，并联信号未能传输至第二通道。万用表蜂鸣档测试显示开关在不同档位下通断不稳定。
根本原因：功放长期在潮湿环境下存放，模式切换开关触点氧化，并联模式未能真正启用。
解决方案：反复拨动模式切换开关数十次以磨除氧化层，问题解决。更换为密封式拨动开关可从根本上避免此问题-21。
经验：所有功放在重要演出前必须进行模式开关通断测试，不可仅凭开关位置判断。
结尾
功放并联检测核心（音响工程高效排查策略）
通过以上内容，我们可以出功放并联检测的分级策略：
第一级：现场快速初筛（适合演出前快速检查，5分钟内完成）
外观检查 → 万用表电阻预检 → 通电静态电压测量 → 感应信号注入法初步判断 → 并联模式开关通断确认
第二级：常规性能检测（适合日常维护和新设备验收，30分钟内完成）
万用表完整检测（供电、输入、输出三模块）→ 示波器波形一致性验证 → 假负载功率测试 → 两通道增益对比
第三级：专业验收检测（适合工程质检和批量采购，2小时以上）
信号发生器+示波器精确失真测量 → 音频分析仪全面参数测试（THD、信噪比、频响、串音）→ 长时间稳定性测试 → 热成像温度分布扫描
测量功放并联好坏的核心步骤：①断电检查并联模式开关状态 → ②万用表检测供电端对地电阻（不为0）→ ③通电测量静态输出电压（±50mV内）→ ④输入信号验证波形一致性 → ⑤假负载功率测试确认输出能力。遵循这套流程，即可独立完成功放并联系统的全面评估。
功放并联检测价值延伸（设备维护与系统设计建议）
掌握功放并联检测方法不仅能用于故障排查，更能延伸应用于以下场景：
设备采购验收：新购功放验收时，批量检测并联模式下两通道增益一致性、失真指标是否满足SJ/T 10406-2016标准要求，避免采购到性能不达标的设备。
系统日常维护：建议每季度对固定安装的并联系统进行一次常规检测，重点关注模式开关接触状态、散热器温度分布、接线端子紧固程度。在潮湿环境中使用的设备应增加检测频率。
系统设计校准：设计多功放并联系统时，需提前计算信号分配数量上限（N = Zin / (10 × Zout)），当分配数量不足时应加接专业音频信号分配器，避免阻抗不匹配导致的信号失真-21。
