一、引言：为什么要掌握三星单片机检测技巧
三星单片机（Samsung MCU）广泛应用于智能家电、工业设备、汽车电子等领域，涵盖S3F系列（Flash ROM）、S3C系列（Mask ROM）和S3P系列（OTP ROM）三大类，型号命名中的数字后缀如2/4/8/5/7/9/A/B分别对应2K/4K/8K/16K/24K/32K/48K/64KB的ROM容量-33。其中S3F系列凭借可擦写Flash存储器的优势，成为电子维修人员和工厂质检从业者日常接触最多的类型。
在实际维修场景中，三星单片机可能出现烧录失败、程序跑飞、外设无响应、死机重启等故障。掌握测量三星单片机好坏的系统化检测方法，能够快速定位故障根源，避免盲目更换芯片导致的成本浪费。本文将结合智能家电维修和工业设备维护两大行业场景，从基础到专业，分层次详解三星单片机检测方法，帮助新手快速上手，为专业从业者提供进阶参考。
二、前置准备
（一）智能家电与工业场景三星单片机检测核心工具介绍
基础工具（新手必备）：
数字万用表：选择具备直流电压、电阻、二极管档和蜂鸣档的型号（推荐优利德、Fluke等品牌）。新手检测三星单片机时，万用表是判断电源短路、引脚对地阻值和供电电压最直接的工具。

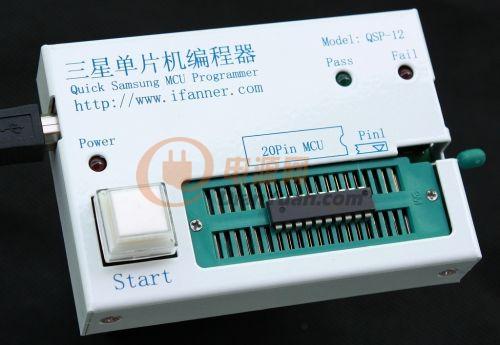

编程器/烧录器：RT809F是维修领域读写三星S3F系列MCU最常用的编程器，广泛应用于美的、格兰仕、奔腾等品牌的电磁炉、压力锅、电炒锅维修场景-24。使用RT809F在线读写S3F系列MCU时，需要连接VPP编程电压（12.5V）、VDD供电5V、GND、SDA数据信号、SCL时钟信号共5根线-24。
专业工具（适配批量/高精度检测）：
示波器：检测晶振波形、复位信号时序和通信总线信号质量，精度远超万用表。
逻辑分析仪：多通道采集I²C、UART、SPI等总线数据，适合调试通信异常类故障。
SMDS2+在线仿真器：三星官方针对S3C7、S3C8、S3C9系列MCU提供的专业调试工具，支持硬件断点和实时变量跟踪-。
（二）三星单片机检测安全注意事项（重中之重）
断电检测优先：在进行任何引脚对地阻值测量之前，务必确认目标板完全断电并断开所有电源连接，防止带电测量造成短路损坏MCU。
编程电压防击穿：使用RT809F在线读写S3F系列MCU时，GND地线必须连接可靠。实测发现，如果地线没有接好就开始读写，会导致MCU的VPP和VDD引脚之间击穿，芯片损坏-24。建议在VDD线上串联肖特基二极管（如1N5819、SS14），正极接ICSP接口板一侧，负极接MCU的VDD脚一侧，即可杜绝此类问题-24。
静电防护：三星单片机多采用CMOS工艺，对静电敏感，操作前应佩戴防静电手环或触摸接地金属释放静电。
芯片清理：检测前用无水酒精清洁MCU引脚，去除氧化层和焊油残留，避免接触不良导致误判。
（三）三星单片机基础认知（适配精准检测）
三星单片机按ROM类型可分为S3C（Mask ROM）、S3P（OTP ROM）、S3F（Flash ROM）三种，其中S3F系列因为可在线擦写，是维修和开发场景中最常见的类型-33。以S3F94C4EZZ DK94为例，这是一款8位单片机控制器芯片，内置4KB Flash程序存储器和128B RAM，支持定时器、PWM、ADC、UART等多种外设接口-3。检测三星单片机好坏前，需了解以下关键参数：
工作电压：S3F系列多为5V供电（部分低功耗型号支持3.3V），偏离该范围将直接影响检测结果的准确性。
复位引脚电平：大部分三星MCU采用低电平复位（nRESET），正常工作时该引脚应保持高电平。
晶振频率：常见的晶振频率为4MHz、8MHz、12MHz，晶振失效是MCU“死机”的常见诱因。
掌握这些参数与检测的关联，是高效判断三星单片机好坏的前提。
三、核心检测方法
（一）三星单片机基础检测法（静态初筛，无需专业仪器）
第一步：目测检查
观察MCU表面有无裂纹、烧焦痕迹、鼓包或引脚氧化腐蚀。如果MCU表面有明显物理损伤，可直接判定损坏，无需进一步检测。
检查PCB板上MCU周围是否有电容鼓包、电阻烧黑等异常，这些外围元件故障有时会“伪装”成MCU损坏。
第二步：对地短路测试
将万用表调至蜂鸣档，红表笔接地（GND），黑表笔依次测量VDD供电引脚。如果万用表发出持续蜂鸣声且阻值接近0Ω，说明VDD引脚对地短路，MCU内部电源电路已损坏。
用同样的方法检查复位引脚、晶振引脚和关键I/O引脚，是否存在对地短路或相邻引脚间短路的情况。
第三步：引脚间短路检测
万用表蜂鸣档，红黑表笔分别接触MCU任意两个引脚。如果万用表发出蜂鸣声且电阻值极小，表明这两个引脚之间发生了短路。在工业控制板的批量检测场景中，这一方法可快速筛查引脚间连锡或芯片内部短路-。
注意：基础检测法只能排查明显物理故障和短路，不能100%确认MCU功能正常，后续仍需带电测试验证。
（二）万用表检测三星单片机方法（新手重点掌握）
这是万用表检测三星单片机最核心、新手必须掌握的实操方法，分为三个关键步骤：
第一步：断电状态测供电引脚对地阻值
将万用表调至电阻档（或二极管档），红表笔接地（GND），黑表笔接VDD供电引脚。
正常三星MCU的VDD对地阻值一般在数百欧姆到数千欧姆之间（视芯片型号和外围电路而定）。如果阻值接近0Ω（短路）或显示“OL”过大（开路），说明供电通路存在异常。
第二步：上电测核心电压
确认无短路后，给目标板上电，将万用表调至直流电压档（20V量程），黑表笔接地，红表笔依次测量VDD电压（正常应为5V或3.3V）、复位引脚电压（正常应为高电平，接近VDD）、VPP编程电压引脚（如有接入，正常应为12.5V）。
三星单片机电压异常判断标准：VDD电压偏差超过±5%（即5V供电低于4.75V或高于5.25V）属于异常范围，需检查前端稳压电路。如果VDD正常但MCU仍不工作，需进一步排查复位和时钟信号-。
测量单片机工作电压并不能100%说明电源正常，如果电源纹波过大，单片机也会工作异常。可使用万用表交流电压档或示波器测量电源纹波是否过大-。
第三步：断电测对地电阻对比法
断开电源，将万用表调至电阻档，测量MCU各重要引脚的“对地正反向直流电阻值”，与正常板卡的参考数据进行对比，通过电阻差异来定位故障引脚-。此方法在工厂批量维修中尤其高效。
（三）行业专业仪器检测三星单片机方法（进阶精准检测）
示波器检测：
晶振波形检测：用示波器探头（建议使用10x档，输入电容较小）接触晶振的任一引脚，夹子接地，正常输出波形应为清晰的正弦波-。如果无波形或波形畸变，说明晶振或MCU内部时钟电路存在故障。
复位信号检测：触发示波器捕捉复位引脚的电平变化。上电后复位引脚应从低电平跳变为高电平，并稳定在高电平。如果复位信号异常（如持续低电平或频繁抖动），会导致MCU无法正常启动。
关键控制信号检测：对于智能家电中的PWM输出引脚，用示波器可观测到频率和占空比是否符合预期。在工业自动化仪表中，传感器采集引脚的ADC输入波形和UART通信引脚的波形质量也是排查重点。
逻辑分析仪检测：
在多外设协同工作场景（如智能家电主控板同时控制显示屏、按键、传感器和电机驱动），使用逻辑分析仪同时采集I²C、UART等多路通信总线数据，分析协议时序是否符合规范，精准定位通信异常故障。
RT809F编程器检测（智能家电维修核心方法）：
RT809F广泛用于美的、格兰仕、奔腾等品牌的电磁炉、压力锅、电炒锅维修-26。连接ICSP接口板的5根线后，在软件中执行读取操作。如果能够正常识别芯片ID并能读取程序数据，说明MCU基本功能正常；如果无法识别或读取失败，需要排查芯片加密情况或判断芯片是否损坏-26。
在线检测技巧：在S3F芯片先与ICSP接口板接好线，然后再装到锁紧座上。使用数字万用表二极管档测试MCU，红表笔接VPP脚，黑表笔接VDD脚，正常时数值为无穷大，击穿后数值约为500多-24。
四、补充模块
（一）三星单片机不同类型检测重点
S3F系列（Flash ROM型）——智能家电维修重点
检测重点：编程接口引脚（VPP、VDD、SDA、SCL）的导通性、编程电压稳定性、Flash数据完整性。在家电维修场景中，如果更换同型号S3F芯片后仍无法工作，需要确认新芯片内是否已烧录正确的程序数据，或原芯片是否被加密。
S3C系列（Mask ROM型）——工业设备检测重点
Mask ROM芯片程序出厂即固化、不可改写，检测重点应放在外部供电、复位和时钟电路。如果外部电路全部正常但芯片无响应，基本可判定芯片损坏且无法修复，直接更换。
S3P系列（OTP ROM型）——一次性编程芯片检测方法
OTP芯片只能烧录一次，检测时应优先确认VPP烧写电压设置是否正确（需查阅具体型号的数据手册）。如果芯片已被烧录过但程序功能异常，OTP芯片无法重新编程，只能更换。
（二）三星单片机行业检测常见误区
误区一：通电后MCU发烫就断定损坏
发烫可能由外围短路元件引起，也可能是芯片内部局部短路。应断电测VDD对地阻值后排查外围电路，避免误判。
误区二：忽略复位信号电平异常
复位引脚电平异常是导致MCU“死机”的常见原因，但其原因可能是MCU内部损坏，也可能是外部复位电路故障（如上拉电阻虚焊、复位电容漏电）。优先排查外部电路。
误区三：测量电压正常就认为电源没问题
万用表直流电压档测出的平均值掩盖了纹波和噪声。电源纹波过大会导致MCU工作不稳定甚至程序跑飞，尤其在工业高噪声环境中更为常见。应使用示波器或万用表交流电压档检测纹波-。
误区四：晶振有波形就认为时钟电路正常
晶振波形可能存在幅度不足或频率偏移。务必确认波形幅度接近供电电压范围、频率与标称值偏差在容许范围内（通常±50ppm以内），否则仍可能引发系统不稳定。
误区五：编程器读不出数据就认为MCU损坏
RT809F读不出数据有多种可能性：MCU被加密导致无法读取-24；ICSP接线错误或接触不良；VPP编程电压低于12V且被拉低；目标板未预留在线读写接口且VPP/RESET脚被当作普通I/O使用-24。应逐一排查后再下结论。
（三）三星单片机失效典型案例
案例一：电磁炉S3F9454芯片烧录失败故障
故障现象：某品牌电磁炉主板，使用S3F9454BZZ-DK94作为主控MCU，维修时尝试使用RT809F重新烧录程序，但编程器始终无法识别芯片。
检测过程：
断电后用万用表检查VDD对地阻值，正常范围内。
上电测VDD供电为5V正常，但VPP引脚电压仅为3.8V，远低于12.5V的标准编程电压。
进一步检查发现目标板上VPP/RESET脚外接了一个较大的电容，导致VPP电压被拉低，时序不符合编程要求。
将MCU从目标板拆下，使用转接座飞线到ICSP接口板读写，VPP电压恢复正常12.5V，成功识别并烧录。
解决方案：对于这类目标板电路干扰严重的情况，拆下MCU离线读写是更可靠的选择-24。
案例二：工业控制板三星S3C2410死机故障
故障现象：某工业自动化仪表设备中采用三星S3C2410作为主控制器，设备运行中频繁出现死机、程序跑飞的现象，重启后暂时正常但不久后又复发。
检测过程：
万用表测VDD供电5V正常，复位引脚高电平正常。
用示波器检查晶振波形，晶振输出正弦波正常。
进一步用示波器检查CS8900网卡芯片的控制信号，发现系统死机时，CS8900输出到S3C2410的nWait信号线的电压为0.9V左右，处于低电平或电平信号的临界状态。S3C2410检测到nWait信号后停止运行，等待nWait恢复到高电平后才能继续执行指令-。
解决方案：检查发现是CS8900与S3C2410之间的信号线存在虚焊和接触不良，重新补焊后信号电平恢复正常，设备运行稳定。该案例说明，系统稳定性问题不能只盯着MCU本身，外围通信接口的信号质量同样是排查重点。
五、结尾
（一）三星单片机检测核心（分级检测策略）
结合智能家电维修和工业设备维护的实际场景，三星单片机好坏判断可采用以下分级检测策略：
第一级（5分钟快速筛查） ：目测物理损伤→万用表测VDD对地阻值→测VDD上电电压→测复位引脚电平。这一级就能发现80%以上的明显故障。
第二级（深入排查） ：示波器测晶振波形→测关键控制信号→用RT809F等编程器尝试读取芯片ID和程序。适用于第一级检测全部正常但设备仍无法工作的情况。
第三级（专业精准定位） ：逻辑分析仪采集总线数据→对比正常板卡的引脚对地电阻→离线拆焊后进行独立检测。适用于批量维修和高精度故障定位场景。
（二）三星单片机检测价值延伸
日常维护技巧：
定期检查目标板供电电压稳定性，避免长期电压偏高或偏低影响MCU寿命。
注意工作环境的温湿度控制，潮湿环境容易导致引脚氧化和短路，高温会加速芯片老化。
在智能家电维修中，更换三星单片机后务必确认烧录的程序数据与目标设备完全匹配，不同批次的设备可能使用不同版本的固件。
采购与校准建议：
采购S3F系列三星单片机时，注意确认封装类型（如DK94代表20引脚SSOP封装）和温度范围（工业级通常为-40℃~+85℃）-3。
对于S3P系列的OTP芯片，烧录前务必再三确认程序正确，OTP芯片无法擦除重写，一次失误整片报废。
使用RT809F等编程器时，定期检查ICSP接口板的连接线是否有断裂或接触不良，VDD线上串联的肖特基二极管是否完好。
