格力晶弘新型冰箱培训课件

冰箱从原来的单温到双温，到现在的三温、多温。并且采用电脑控制，可以自如的进行每一个温区的独立控制。

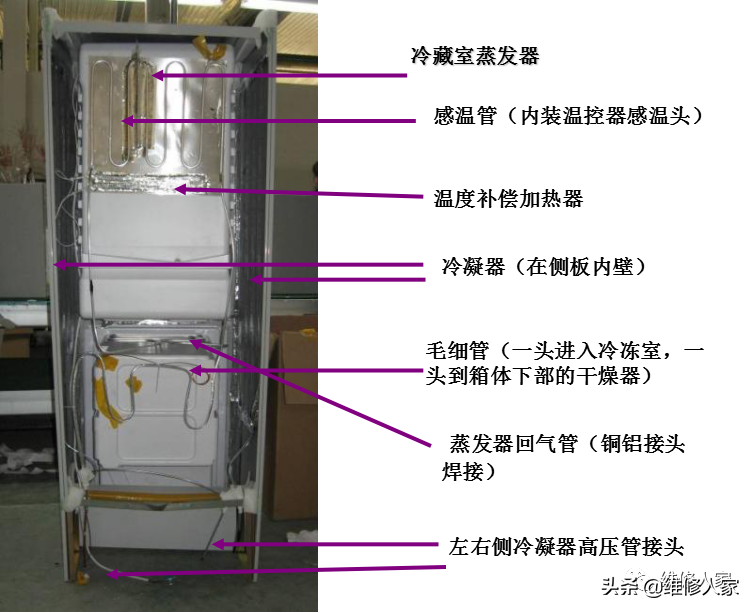

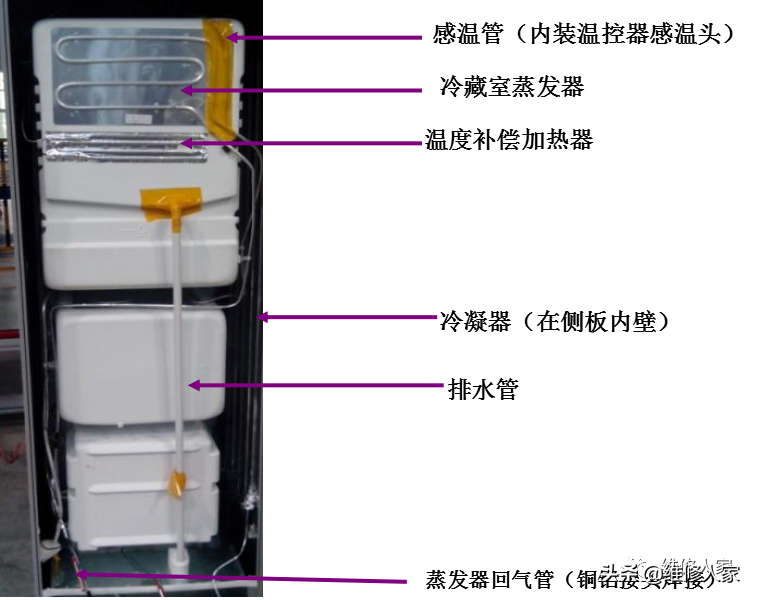

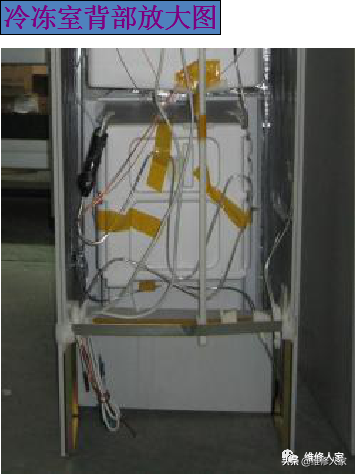

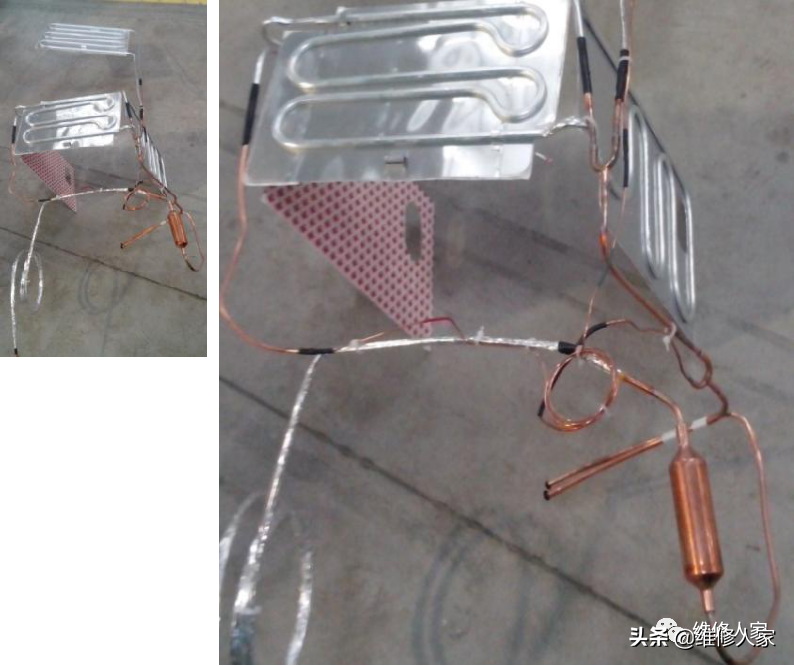

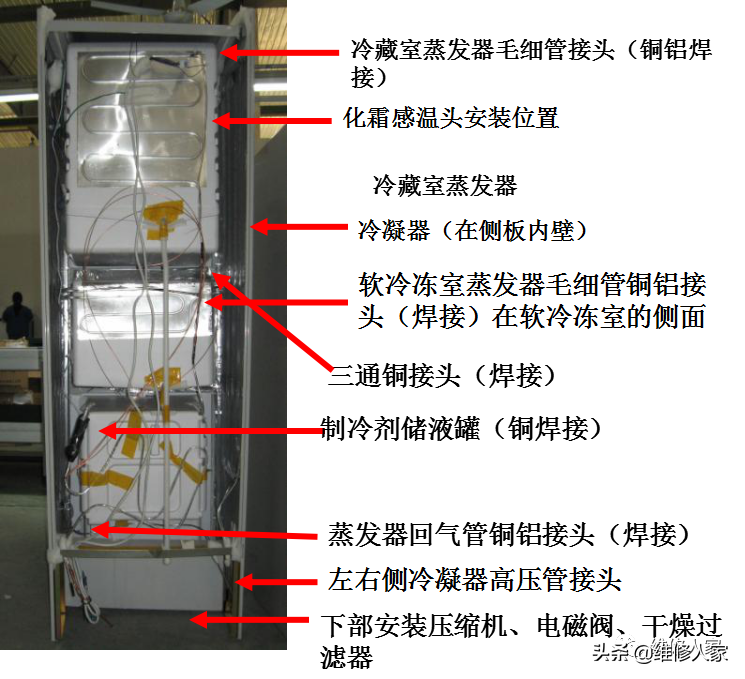

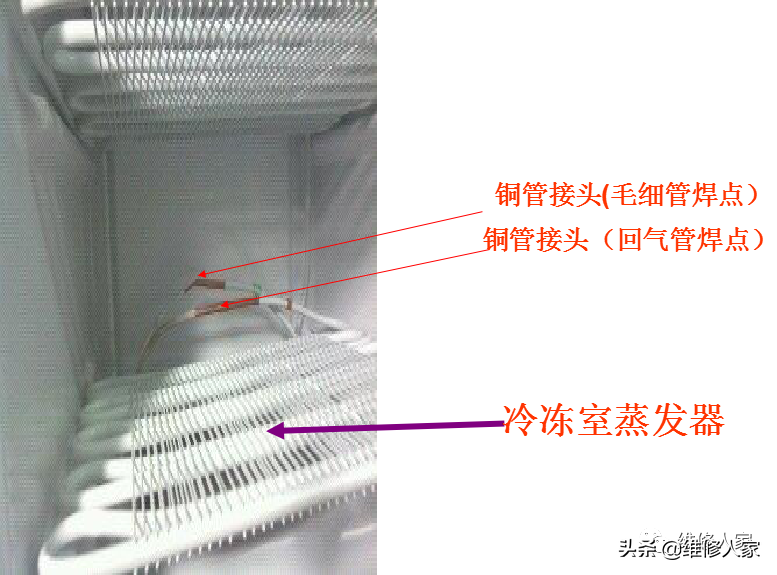

由于大多数维修人员对老型号的冰箱维修不成问题，但是对于多温区、可独立控制的冰箱了解的都很少。加上由于管路比以前的复杂了很多，并且内部的管路接头增多，内漏的几率也是上升很多。大家对管路走向不熟悉，就很难判断出准确的故障点。现以格力晶弘冰箱 为例，将管路部分进行了一次全面的解剖，希望对大家的维修起到一定的帮助。

一、双温单控冰箱控制原理：

在冷藏室或冷冻室，放一感温探头来感受冷藏室或冷冻室的温度，并采用一根毛细管同时控制冷藏室和冷冻室，电脑控制器将这些温度与按键输入的温度值进行运算比较，通过控制压缩机的开停来控制冷藏室、冷冻室的温度。

二、三温双控冰箱控制原理：

在冷藏室和软冷冻室，各放一感温探头来感受冷藏室或软冷冻室的温度，控制电磁阀进行切换，选择二根毛细管其中一根，分别控制冷藏室和软冷冻室，电脑控制器将这些温度与按键输入的温度值进行运算比较，通过控制压缩机的开停来控制冷藏室、软冷冻室的温度。不管哪一路工作，都对冷冻室进行制冷。

三、三温三控冰箱控制原理：

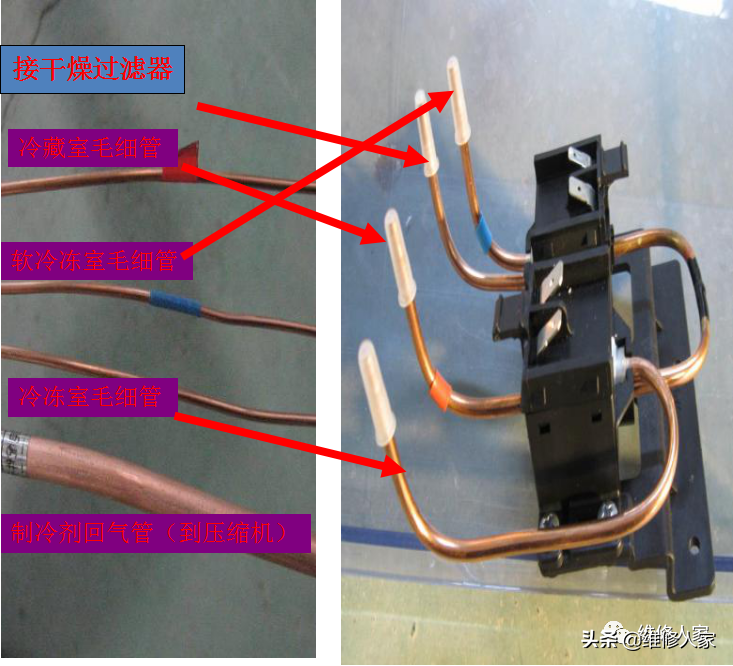

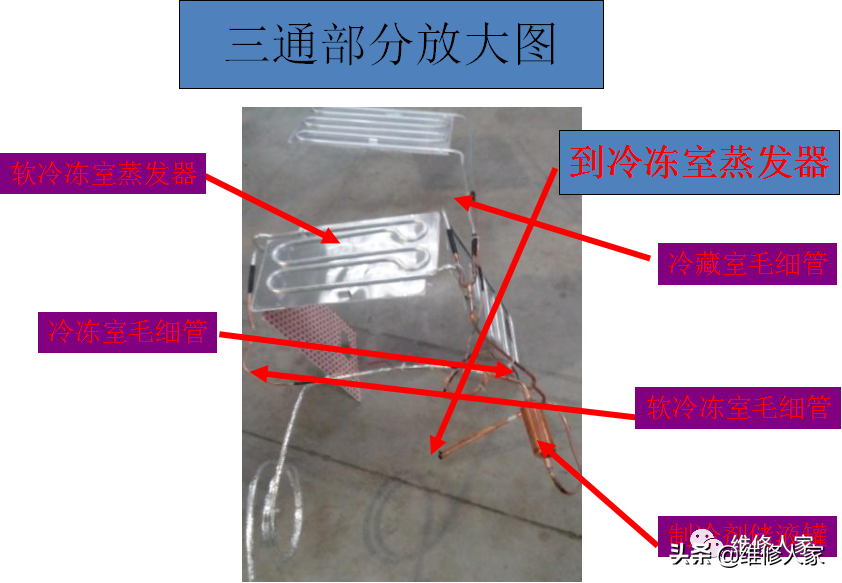

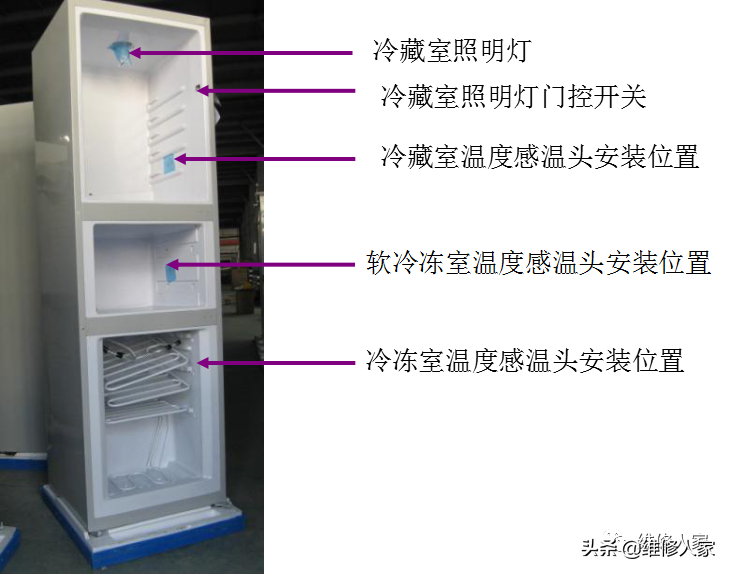

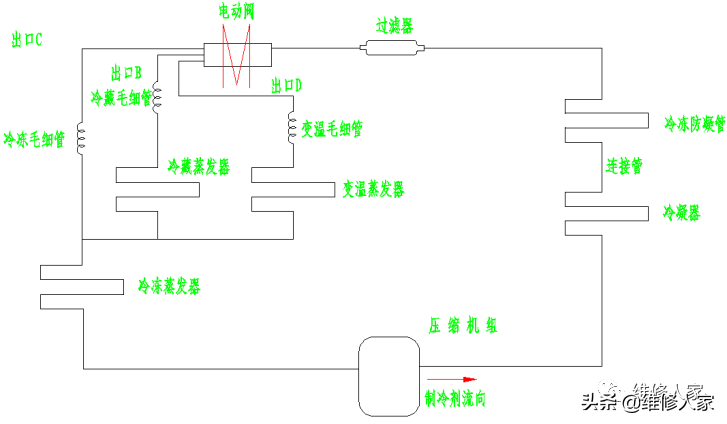

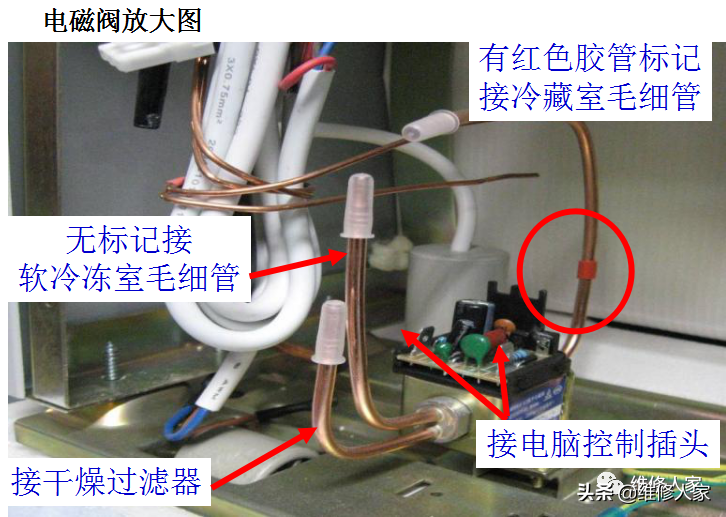

在冷藏室、软冷冻室、冷冻室，各放一感温探头来检测冷藏室、软冷冻室、冷冻室的温度，送到CPU检测，CPU根据设定的温度和感温头检测到的温度对比后，控制电磁阀进行切换，选择三根毛细管其中一根，分别控制冷藏室、软冷冻室、冷冻室。冷藏室、软冷冻室不管哪一路工作，都对冷冻室进行制冷，冷冻室也可以单独制冷。

四、各部件介绍

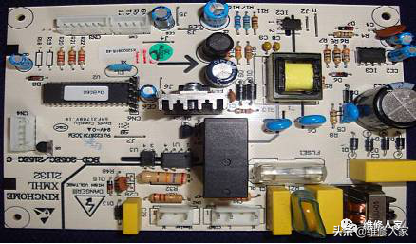

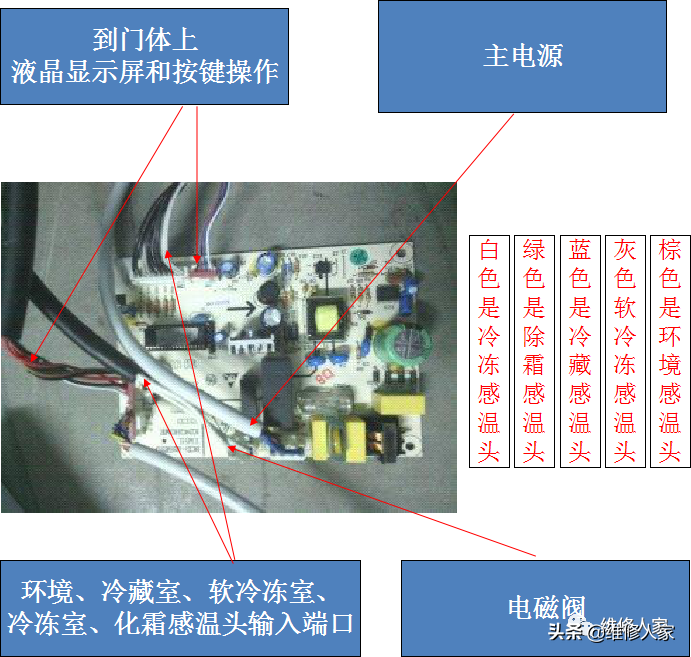

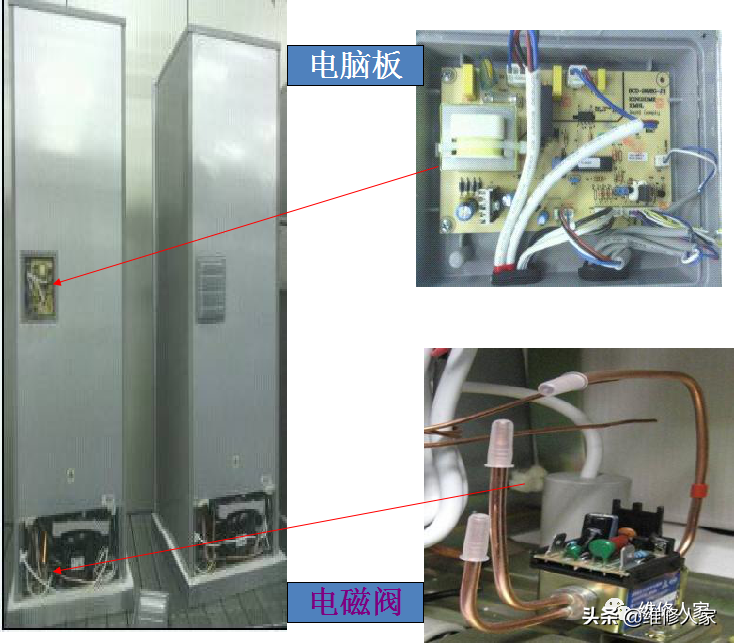

1、主控板：

控制板主要由硬件和软件组成。

硬件部分包括电源、驱动电路、AD采样电路、通信电路等组成。

软件是依据需要控制的功能部分转换成程序存储在单片机中，单片机依据用户的设定功能调用相应的逻辑控制规则来控制冰箱，以满足用户的需求。控制上有相应的硬件接口针座和电器件连接。

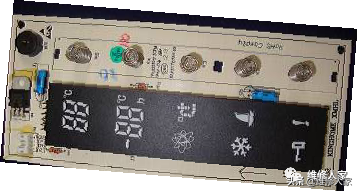

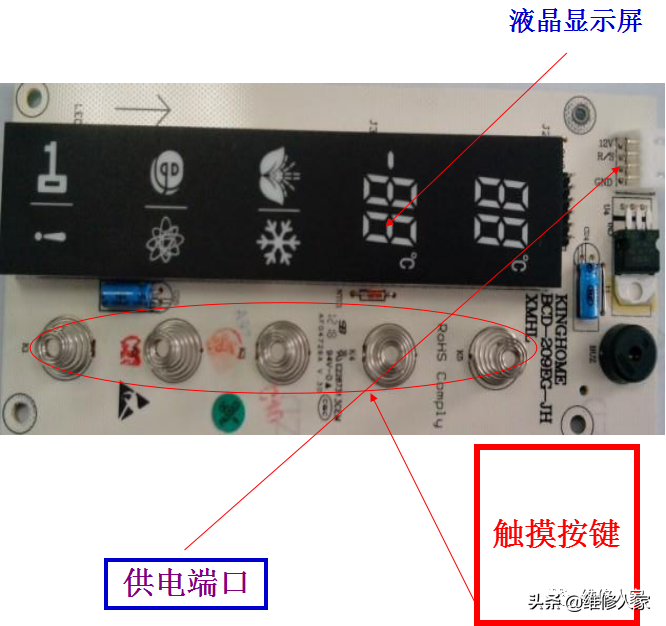

2、显示板

控制板主要由硬件和软件组成。

硬件部分包括电源、驱动电路、LED屏（或LCD屏）、蜂鸣器、通信电路等组成。

软件是依据需要控制的功能部分转换成程序存储在显示板的单片机中，显示板的单片机将用户的设定功能发送给控制板，由控制板依据发送的要求来驱动相应的电器件。同时显示板驱动LED屏（或LCD屏）及蜂鸣器，并且将用户设定的功能予以记忆，掉电后可以调用上次的设定功能

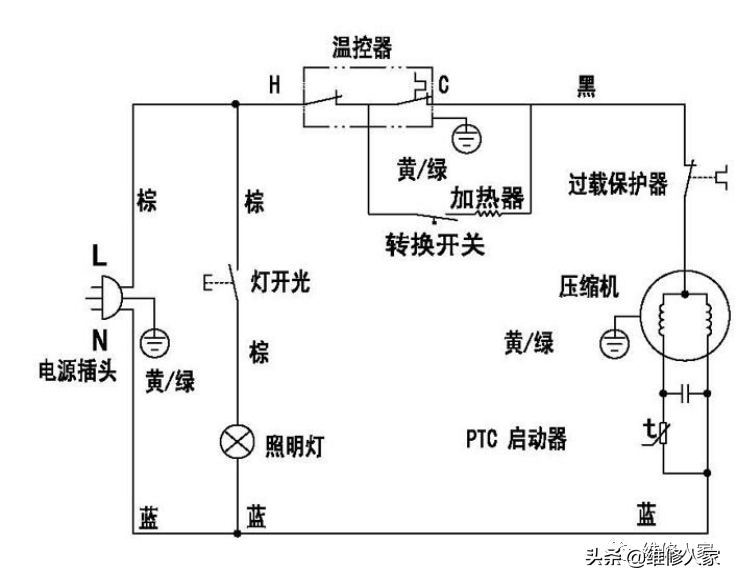

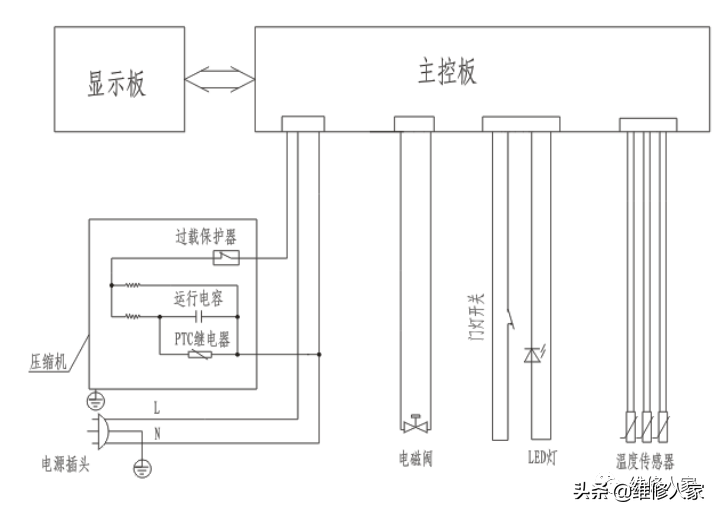

3、电路图

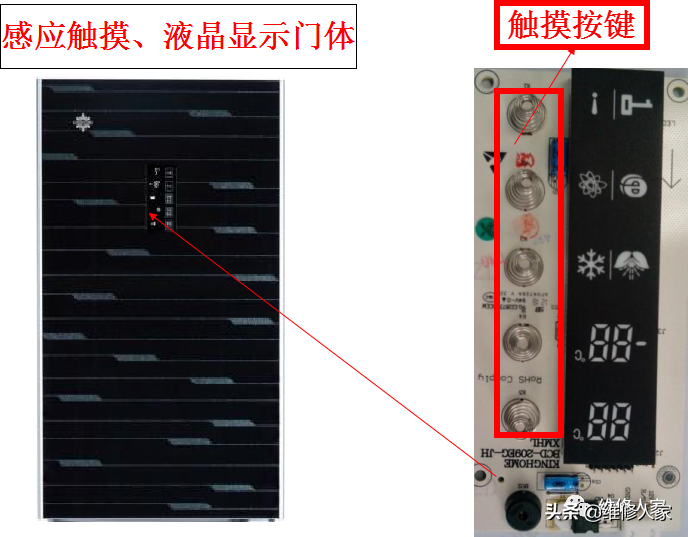

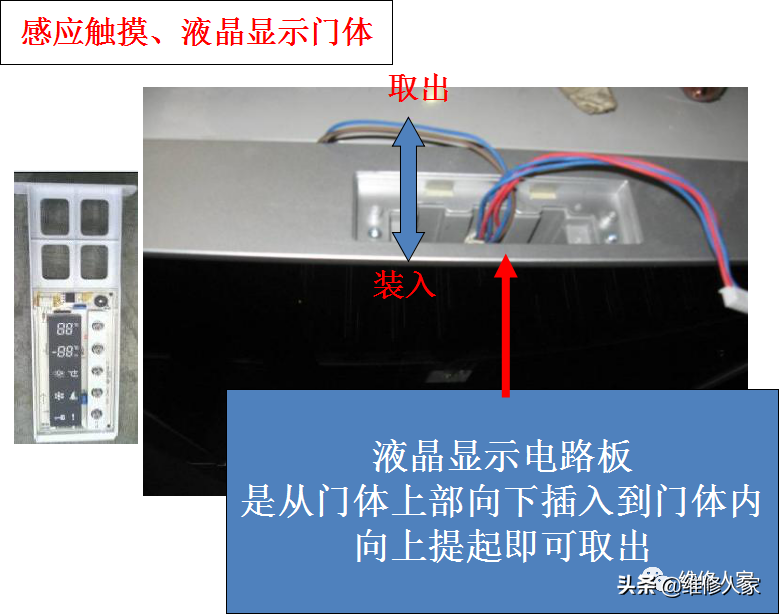

4、玻璃面板门体感应触摸控制解说图

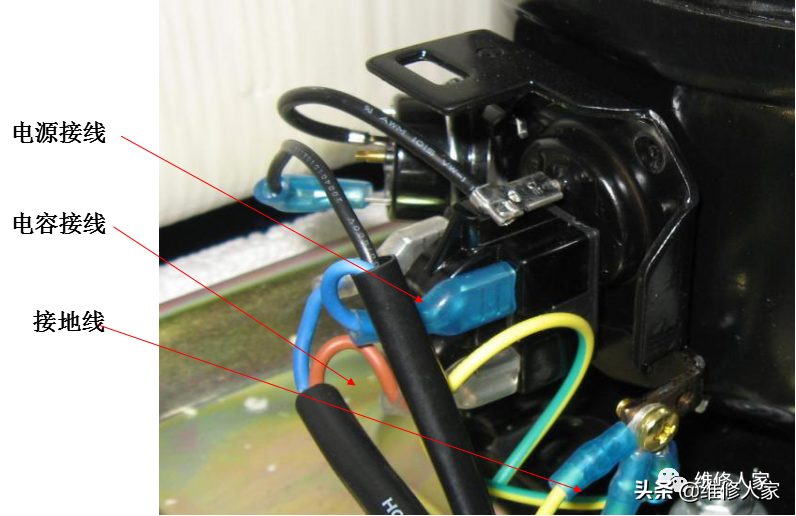

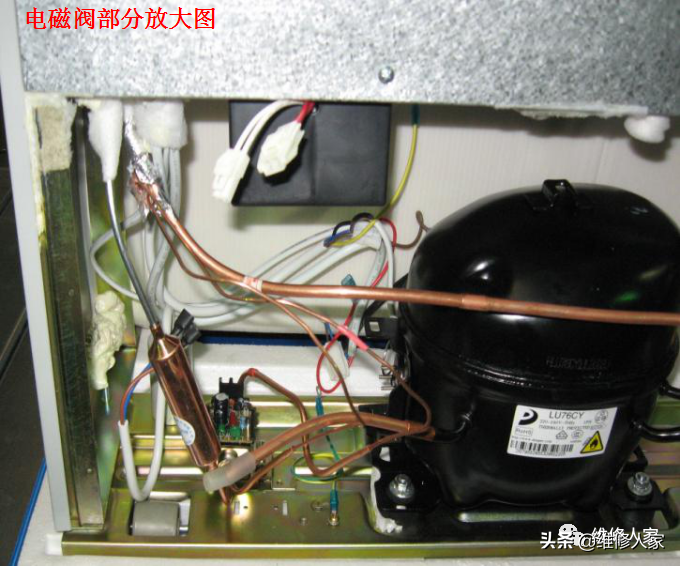

5、压机接线

五、格力晶弘电控冰箱故障信息代码及维修程序

1、BCD-209EG/212/222ETG电控冰箱维修方法

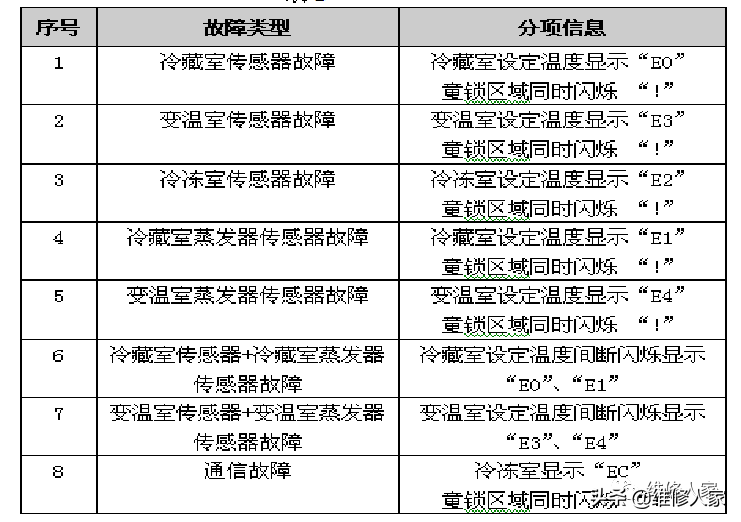

1）、根据故障代码，查找原因。

2）、维修程序进入

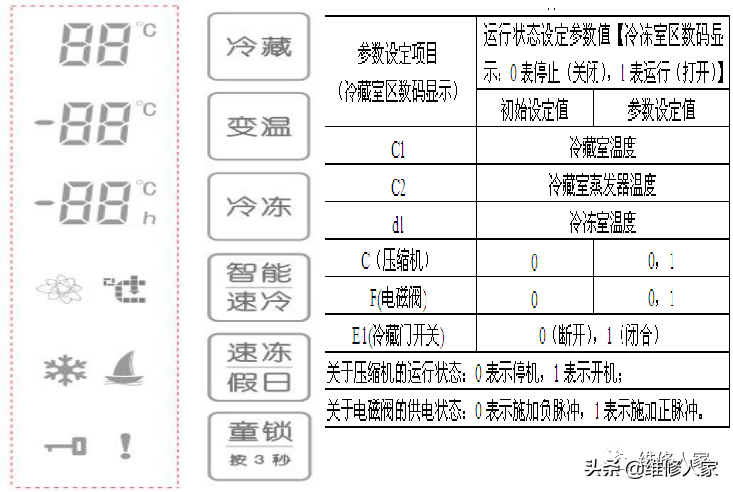

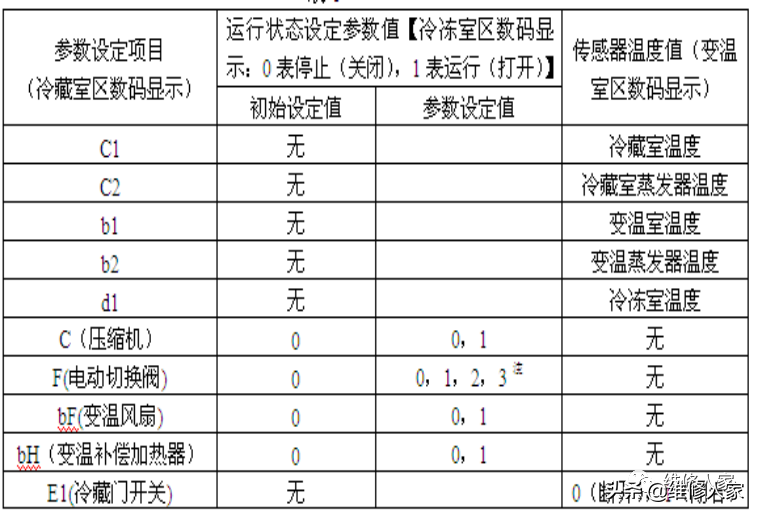

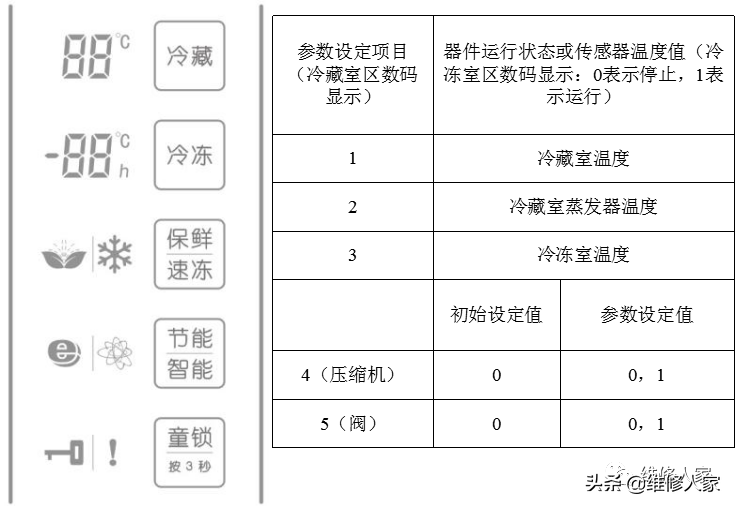

按住“童锁”键不放，再按“冷藏”键超过5秒，进入维修测试程序，按“冷藏”键选择参数设定项目，按“冷冻”键改变运行状态的设定，内容如下表所示：

2、BCD-205EG/EC/215EG/EC电控冰箱维修方法

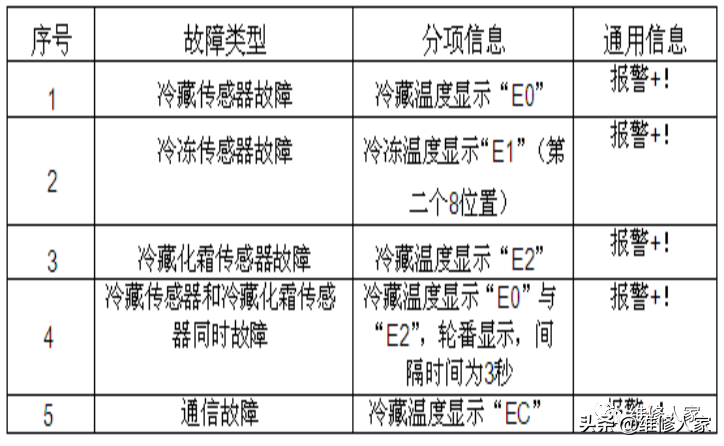

1）、根据故障代码，查找原因。

2）、维修程序进入

按“速冻假日”键，可按照下表自上而下（可循环）选择参数定项目，同时设定参数值显示并立即生效（不闪烁）；按“冷藏”‘冷冻”键可改变运行状态的设定，内容如下表所示：

3、BCD-215ETG/ETC电控冰箱维修方法

1）、根据故障代码，查找原因。

2）、维修程序进入

六、晶弘冰箱化霜规则

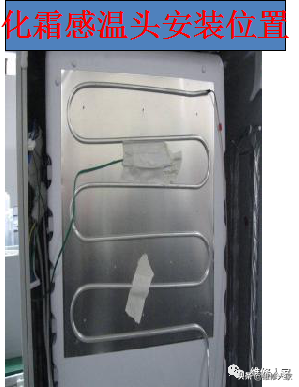

1、冷藏室蒸发器化霜

冷藏室累计制冷达到6小时后，判断冷藏蒸发器传感器温度，若此时冷藏蒸发器传感器温度小于4℃，同时冷藏室达到停机点，冷藏停止制冷进入自然化霜；或冷藏室连续制冷达到2小时且冷藏蒸发器传感器温度小于4℃，冷藏亦停止制冷进入自然化霜；直到冷藏蒸发器传感器温度≥8℃或持续化霜时间达到60分钟，退出化霜并返回正常状态，同时冷藏室累计制冷时间清零。

2、变温室化霜规则

1）设定温度档位≥0℃

当变温室累计制冷时间达到6小时以上，变温室达到停机点，变温室停止制冷进入自然化霜状态；或变温室累计时间超过7小时，变温室仍未达到停机点，则强制停止制冷进入自然化霜。自然化霜状态下，变温补偿加热器不工作，时间最长为30分钟；30分钟以内，变温室蒸发器传感器温度≥10℃，则退出化霜，返回正常状态，同时变温室累计制冷时间清零；30分钟后，若变温室蒸发器传感器温度＜10℃，变温补偿加热器以15分钟开，15分钟关为周期交替工作，直到变温室蒸发器传感器温度≥10℃，则退出化霜，返回正常状态，同时变温室累计制冷时间清零。若变温室蒸发器传感器故障，则化霜持续30分钟后退出自然化霜；

当变温室累计制冷时间达到40小时以上，变温室达到停机点时，停止制冷进入化霜状态；接通变温补偿加热器，变温补偿加热器以15分钟开，5分钟关为周期交替工作；若变温室蒸发器传感器温度≥4℃，则退出化霜，返回正常状态，同时变温室累计制冷时间清零。若变温室蒸发器传感器故障，变温补偿加热器以15分钟开，5分钟关为周期交替工作运行3个周期后直接退出化霜；

3）变温室温度设定档位从0℃以下调整到≥0℃

变温室停止制冷，变温补偿加热器以15分钟开，5分钟关为周期交替工作，直到变温室传感器温度达到停机点或以上，且变温室蒸发器传感器温度≥10℃，则停止加热；

若变温室温度传感器故障，变温补偿加热器以15分钟开，5分钟关为周期交替工作，直到变温室蒸发器传感器温度≥10℃则直接退出化霜；
